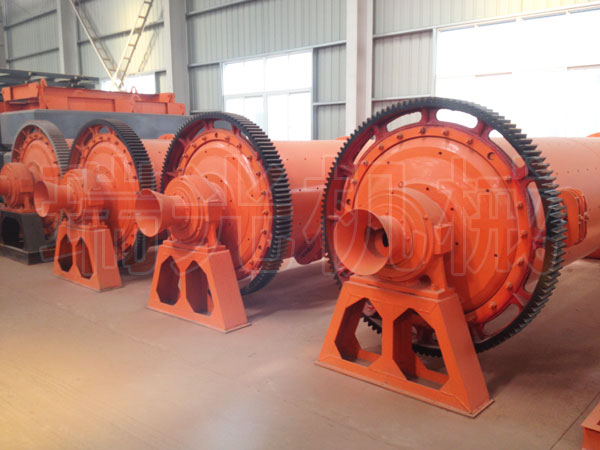

節能球磨機的工作原理:
節能球磨機為臥式筒形旋轉裝置,外沿齒輪傳動,兩倉、格子型球磨機。物料由進料裝置經入料中空軸螺旋均勻地進入磨機****倉,該倉內設有階梯襯板或波紋襯板,內裝不同規格鋼球,筒體轉動產生離心力將鋼球帶到一定高度后落下,對物料產生重?fù)艉脱心プ饔。物料?***倉達到粗磨后,經單層隔倉板進入****倉,該倉內鑲有平襯板,內裝鋼球,將物料進一步研磨。粉狀物通過卸料箅板排出,完成粉磨作業。
節能球磨機的結構特點:
節能球磨機由給料部、出料部、回轉部、傳動部(減速機、小傳動齒輪、電機、電控)等主要部分組成。中空軸采用鑄鋼體,內陳可拆換,回轉大齒輪采用鑄件滾齒加工,筒體內鑲有耐磨襯板,具有良好的耐磨性。本機運轉平穩,工作可靠。
根據物料及排礦方式,可選擇干式球磨機和濕式格子形球磨機。
節能球磨機的規格與性能參數表
球磨機型號及規格 |
筒子轉速 |
裝球量 |
給料粒度 |
出料粒度 |
產量 |
電機功率 |
重量 |
Φ900×1800 |
38 |
1.5 |
≤20 |
0.075-0.89 |
0.65-2 |
18.5 |
3.6 |
Φ900×3000 |
38 |
2.7 |
≤20 |
0.075-0.89 |
1.1-3.5 |
22 |
4.5 |
Φ1200×2400 |
32 |
3.8 |
≤25 |
0.075-0.6 |
1.5-4.8 |
45 |
11.5 |
Φ1200×3000 |
32 |
5 |
≤25 |
0.074-0.4 |
1.6-5 |
45 |
12.8 |
Φ1200×4500 |
32 |
7 |
≤25 |
0.074-0.4 |
1.6-5.8 |
55 |
13.8 |
Φ1500×3000 |
27 |
8 |
≤25 |
0.074-0.4 |
2-5 |
90 |
17 |
Φ1500×4500 |
27 |
14 |
≤25 |
0.074-0.4 |
3-6 |
110 |
21 |
Φ1500×5700 |
27 |
15 |
≤25 |
0.074-0.4 |
3.5-8 |
132 |
24.7 |
Φ1830×3000 |
24 |
11 |
≤25 |
0.074-0.4 |
4-10 |
180 |
28 |
Φ1830×6400 |
24 |
23 |
≤25 |
0.074-0.4 |
6.5-15 |
210 |
34 |
Φ1830×7000 |
24 |
25 |
≤25 |
0.074-0.4 |
7.5-17 |
245 |
36 |
Φ2200×5500 |
21 |
30 |
≤25 |
0.074-0.4 |
10-22 |
370 |
48.5 |
Φ2200×6500 |
21 |
31 |
≤25 |
0.074-0.4 |
14-26 |
380 |
52.8 |
Φ2200×7500 |
21 |
33 |
≤25 |
0.074-0.4 |
16-29 |
380 |
56 |
Φ2400×7000 |
20.4 |
39.5 |
≤25 |
0.074-0.4 |
20-32 |
475 |
68 |
